Rebrasti toplotni odvodi z visoko-gostoto po meri|Razvoj ekstruzijskih matric in natančna CNC obdelava za LED aplikacije
Za visoko{0}}zmogljivo LED-razsvetljavo in napredno elektroniko je upravljanje toplote razlika med zanesljivim delovanjem in prezgodnjo okvaro. Pri ZP Heat Sink smo specializirani za **razvoj ekstruzijskih matric po meri, proizvodnjo aluminijastih profilov z visoko-gostoto in natančno CNC obdelavo**—zagotavljamo prilagojene hladilne rešitve, ki povečajo površino in optimizirajo pretok zraka za zahtevna toplotna okolja.
- Predstavitev izdelka
Za visoko{0}}zmogljivo LED-razsvetljavo in napredno elektroniko je upravljanje toplote razlika med zanesljivim delovanjem in prezgodnjo okvaro. Pri ZP Heat Sink smo specializirani za razvoj ekstruzijskih matric po meri, proizvodnjo aluminijastih profilov z visoko{2}}gostoto in natančno CNC obdelavo-za zagotavljanje prilagojenih hladilnih rešitev, ki povečajo površino in optimizirajo pretok zraka za zahtevna toplotna okolja.
Opis izdelka in storitve

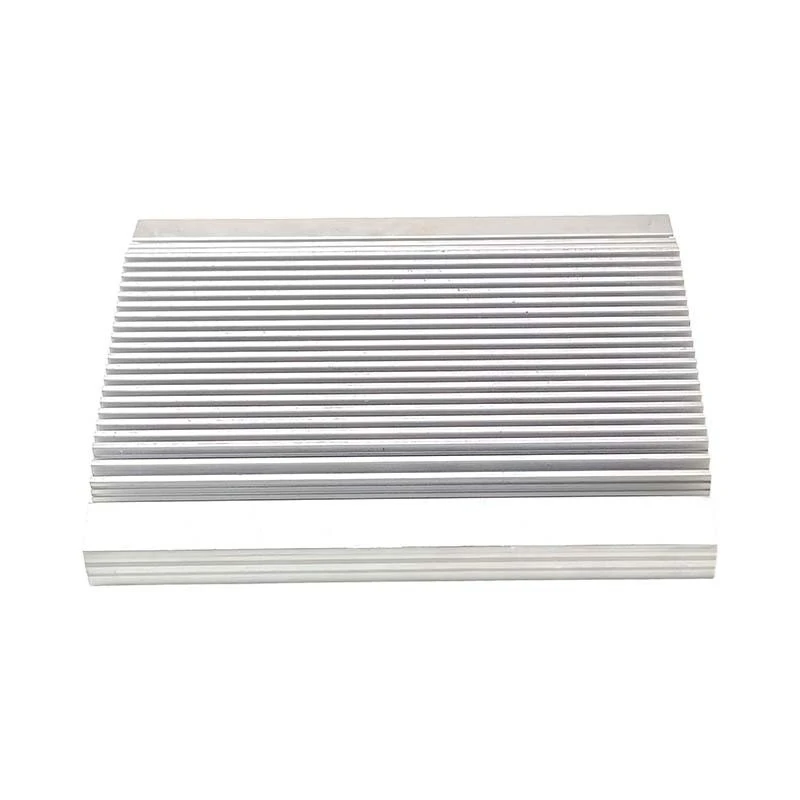

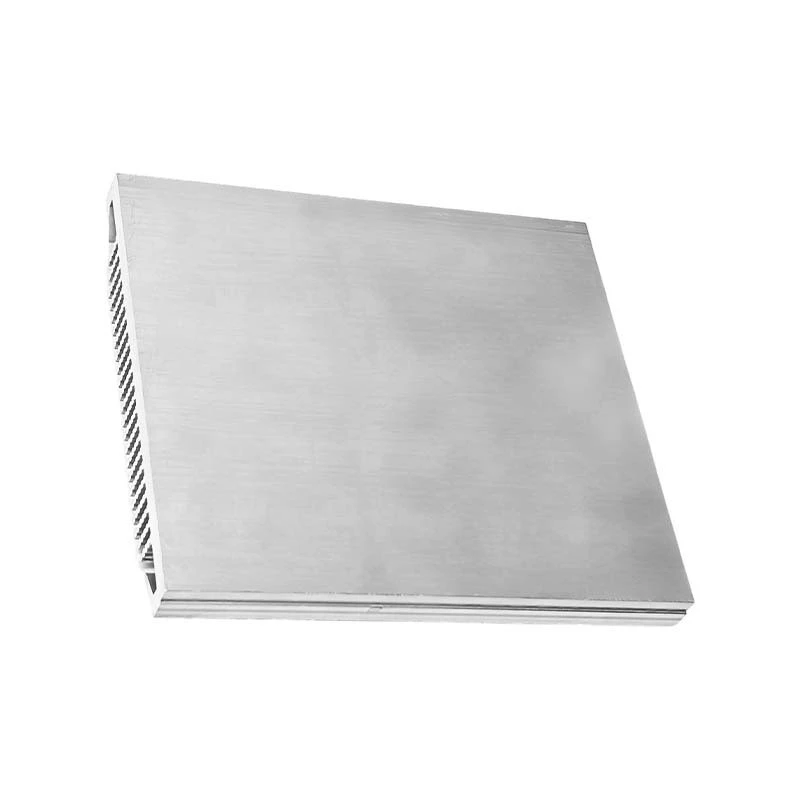

Naši aluminijasti hladilni odvodi z visoko{0}}rebri so zasnovani za aplikacije, kjer je prostor omejen, vendar so zahteve po hlajenju visoke. Z zasnovo ekstruzijske matrice po meri in natančno izdelavo ustvarjamo profile z izjemno tankimi rebri in majhnimi razmiki reber-, kar dramatično povečuje površino brez povečanja odtisa.
Zasnova z rebri visoke-gostote vključuje rebra, tanka kot 1,0 mm, z razmikom do 1,5 mm, kar ustvarja na desetine hladilnih reber v kompaktnem profilu. Ta geometrija poveča konvekcijski prenos toplote, zaradi česar so ti hladilni odvodi idealni za visoko-zmogljivo LED-razsvetljavo, napajalnike in industrijsko elektroniko, kjer je potrebno pasivno ali nizko-hlajenje z zračnim tokom.
Vodimo celoten proces: oblikovanje matrice po meri → ekstrudiranje aluminija → raztezanje profila → natančna CNC obdelava → površinska obdelava. Ne glede na to, ali potrebujete spremenjen standardni profil ali popolnoma novo zasnovo, razvito iz vaših risb, nudimo rešitve, optimizirane za vaše toplotne, mehanske in proračunske zahteve.
Tehnične specifikacije in obseg prilagajanja
| Parameter | Naše zmogljivosti in ponudbe |
| Storitev | Razvoj matrice za ekstrudiranje po meri, ekstrudiranje profilov z visoko{0}}gostoto, CNC obdelava, končna obdelava površin |
| Material | 6063-T5, 6061-T6 aluminijeve zlitine (optimizirane za toplotno prevodnost in možnost ekstrudiranja) |
| Toplotna prevodnost | ~200-210 W/m·K (6063-T5) |
| Debelina plavuti | Od 1,0 mm (minimalno dosegljivo: 0,8 mm, odvisno od geometrije profila) |
| Nagib/gostota plavuti | Prilagodljiv; tipične konfiguracije visoke-gostote: razmik 1,5 mm–3,0 mm |
| Višina plavuti | Do 120 mm (odvisno od debeline plavuti in razmerja iztiskanja) |
| Največja širina profila | Do 320 mm premera kroga (CCD) |
| Toleranca ekstrudiranja | GB/T 14846-2008, standardi ISO 2768 |
| CNC obdelava | 3/4/5-osna obdelava za rezkanje, vrtanje, narezovanje, rezanje utorov; natančnost do ±0,01 mm |
| Površinska obdelava | Anodizacija (prozorna, črna, barve po meri), peskanje, elektroforeza, prašno barvanje |
| Certifikati | Na voljo je skladnost z ISO 9001, RoHS, REACH |
| Tipične aplikacije | Visok{0}}močna LED razsvetljava, ulične luči, stadionske luči, industrijski gonilniki, napajalniki, komunikacijska oprema |
Ključne značilnosti in prednosti
Razvoj matrice po meri za optimizirano geometrijo
Oblikujemo in izdelujemo lastniške ekstruzijske matrice, prilagojene vašim specifičnim toplotnim zahtevam. Za razliko od standardnih--profilov iz police, naše orodje po meri omogoča:
- Kompleksni prečni-prerezi z optimizirano porazdelitvijo plavuti
- Integrirane funkcije za pritrditev in žični kanali
- Več višin plavuti znotraj enega profila
- Največja površina znotraj vaših dimenzijskih omejitev
Visoko{0}}zasnova reber za vrhunsko odvajanje toplote
Konfiguracija "plavuti visoke{0}}gostote" zagotavlja izjemno toplotno učinkovitost:
- Večja površina v enakem odtisu v primerjavi s standardnimi ekstruzijami
- Izboljšan konvektivni prenos toplote za naravno in prisilno-hlajenje zraka
- Zmanjšan toplotni upor med plavuti in okoliškim zrakom
- Idealno za visoko{1}}moč LED, kjer je nadzor temperature spoja kritičen
Natančna CNC obdelava za kompleksne zahteve
Naši napredni CNC obdelovalni centri omogočajo:
- Obdelava po-iztiskanju za natančen nadzor dimenzij
- Kompleksne funkcije, vključno z ugreznjenimi luknjami, montažnimi navoji in režami
- Nadzor ravnosti do<0.04mm for critical mounting interfaces
- Ena-nastavitev strojne obdelave za zagotavljanje natančnosti položaja v vseh funkcijah
Materialna odličnost in zagotavljanje kakovosti
Uporabljamo vrhunsko aluminijevo zlitino 6063-T5, posebej izbrano za aplikacije hladilnega telesa:
- Odlična toplotna prevodnost (~200 W/m·K)
- Vrhunska iztiskanje za kompleksne, tanko{1}}profile
- Dobra odpornost proti koroziji, povečana z eloksiranjem
- Dosledne mehanske lastnosti od serije-do-serije
Integrirana storitev, ena odgovornost
Od oblikovanja matrice do končnega izdelka upravljamo vsak korak:
- Interni razvoj orodij-
- Natančno iztiskanje s sodobnimi stiskalnicami
- Obsežne zmogljivosti CNC obdelave
- Profesionalna površinska obdelava
- Strog pregled kakovosti (na voljo CMM)
Možnosti zasnove toplotnega odvoda z rebri- z visoko gostoto
| Vrsta profila | Tipično število plavuti | Debelina plavuti | Tipične aplikacije |
| Sončnica / radialna plavut | 20-40 plavuti | 1,2-2,0 mm | LED ulične luči, -visoke napeljave |
| Vzporedni slog / slog plošče | 15-30 plavuti | 1,0-1,5 mm | Napajalniki, IGBT moduli, gonilniki |
| Asimetrična / zamaknjena fin | Postavitev po meri | 1,0-2,0 mm | Aplikacije-z omejenim prostorom, postavitve PCB po meri |
| Več{0}}komorni profil | Integrirano oblikovanje | 1,5-2,5 mm | Vodoodporni gonilniki LED, zaprta elektronika |
Izzivi obdelave in naše rešitve
Hladilniki z rebri visoke{0}}gostote predstavljajo edinstvene proizvodne izzive. Naša inženirska ekipa je razvila preizkušene rešitve:
| Izziv | Naš pristop |
| Deformacija tankega rebra med obdelavo | Vakuumske napeljave po meri podpirajo rebra med CNC obdelavo; optimizirane poti orodij zmanjšujejo rezalne sile |
| Tesen razmik omejuje dostop do orodja | Orodja iz mikro-karbidne trdine s podaljšanim dosegom; specializirane vpenjalne klešče za minimalne motnje |
| Visoke zahteve glede natančnosti (±0,01 mm) | Obdelovanje z eno-nastavitvijo s sistemi-nastavitev koordinatnega orodja; temperaturno-nadzorovano okolje |
| Konzistenca površinske obdelave | Optimizirani parametri iztiskanja; po-obdelavi razigljevanje in končna obdelava |
| Kontrola ravnosti za montažne površine | Profili za-razbremenitev stresa; natančno raztezanje; končna obdelava referenčnih površin |
Aplikacije
LED sistemi razsvetljave
- Visoko{1}}ulične luči in razsvetljava cest
- Reflektorji na stadionih in arenah
- Industrijska razsvetljava-nadstreškov in skladišč
- Komercialne navzdol svetilke in razsvetljava za tire
- Hortikulturne luči za gojenje
močnostna elektronika
- Gonilniki in napajalniki za LED
- Frekvenčni pretvorniki in VFD-ji
- Industrijski motorni pogoni
- UPS sistemi in polnilniki baterij
Telekomunikacije
- 5G oprema bazne postaje
- RF ojačevalniki moči
- Omrežna stikala in usmerjevalniki
- Oddajniki
Industrijska oprema
- Varilni stroji
- Plazemski rezalniki
- Industrijske nadzorne plošče
- Servo pogoni in krmilniki gibanja
Proizvodni proces
Naš-{1}}proizvodni proces od konca do konca zagotavlja natančnost in zanesljivost:
| Faza | Podrobnosti postopka |
|---|---|
| 1. Oblikovanje in inženiring | Sodelovalni pregled načrtovanja, toplotna simulacija, analiza DFM za optimizacijo geometrije profila, gostote rebra in izbire materiala za vašo aplikacijo. |
| 2. Izdelava matrice po meri | Oblikovanje in izdelava preciznih orodij z visoko-kakovostnim jeklom. Razvoj nove matrice običajno zahteva 4-6 tednov. |
| 3. Ekstrudiranje aluminija | 6063-T5 aluminijaste gredice se segrejejo in stisnejo skozi matrico po meri s stiskalnicami, ki segajo od 800 do 3600 ton, kar ustvarja neprekinjene profile z natančnimi prečnimi prerezi -3. |
| 4. Raztezanje in ravnanje | Ekstrudirani profili so ohlajeni in mehansko raztegnjeni, da razbremenijo notranje napetosti in zagotovijo ravnost pred rezanjem na želeno dolžino. |
| 5. CNC globoka obdelava | Profili so podvrženi natančni CNC obdelavi-vključno z rezkanjem, vrtanjem, narezovanjem navojev in urezovanjem-za doseganje končnih dimenzij in lastnosti. Za kompleksne dele vpenjala po meri zagotavljajo stabilnost med obdelavo -4. |
| 6. Površinska obdelava | Deli prejmejo določene površinske obdelave: eloksiranje (prozorna, črna, barve po meri), peskanje, elektroforeza ali prašno lakiranje -1-6. |
| 7. Inšpekcija kakovosti | Preverjanje dimenzij (na voljo CMM), vizualni pregled in validacija toplotnih lastnosti zagotavljajo, da vsak hladilnik ustreza specifikacijam -4. |
| 8. Pakiranje in dostava | Skrbno zapakiran, da prepreči poškodbe plavuti med mednarodnim pošiljanjem. |
Material: aluminij 6063-T5
| Lastnina | Vrednost |
|---|---|
| Toplotna prevodnost | ~200-210 W/m·K -8 |
| Natezna trdnost | ~205 MPa |
| Moč tečenja | ~170 MPa |
| Raztezek | ~10% |
| Ekstrudabilnost | Odličen-idealen za kompleksne,-tankostenske profile |
| Površinska obdelava | Gladka, odlična za eloksiranje |
6063-T5 je industrijski standard za aplikacije hladilnega telesa zaradi optimalnega ravnovesja toplotne prevodnosti, možnosti ekstrudiranja in stroškovne učinkovitosti.
Zagotavljanje kakovosti
V celotni proizvodnji vzdržujemo stroge standarde kakovosti:
- Uporabljena načela sistema vodenja kakovosti ISO 9001
- Merski pregled: preverjanje CMM za kritične tolerance
- Kakovost površine: Vizualni pregled in zaključno preverjanje
- Sledljivost materiala: sledenje serijam skozi celotno proizvodnjo
- Procesna dokumentacija: Popolna sledljivost za kakovostno{1}}občutljive aplikacije
Zakaj sodelovati z ZP Heat Sink?
Z bogatimi izkušnjami pri izdelavi aluminijastih hladilnikov po meri nudimo:
| Prednost | Korist |
|---|---|
| Sodelovanje-pod vodstvom inženiringa | Naša tehnična ekipa sodeluje neposredno z vašimi inženirji, da optimizira zasnove za zmogljivost, izdelljivost in stroške. |
| -Hišni razvoj matric | Hitrejši razvoj orodij, nižji stroški in popoln nadzor nad kakovostjo matrice. |
| Vertikalna integracija | Ekstrudiranje, raztezanje, CNC obdelava in končna obdelava pod eno streho-zagotavljajo kakovost, doslednost in zaščito intelektualne lastnine. |
| Visoko{0}}strokovno znanje o plavutih | Dokazane izkušnje pri izdelavi kompleksnih profilov s tankimi rebri in ozkimi tolerancami -4. |
| Hitra izdelava prototipov | Hiter razvoj vzorcev za validacijo načrta pred množično proizvodnjo. |
| Globalne izvozne izkušnje | Seznanjeni z mednarodnimi standardi, zahtevami glede pakiranja in logistiko za stranke po vsem svetu. |
Možnosti prilagajanja
Nudimo obsežno prilagoditev, ki ustreza vašim natančnim zahtevam:
- Geometrija profila:Po meri-zasnovani prečni-prerezi, optimizirani za vašo toplotno obremenitev in razpoložljiv prostor
- Gostota in višina plavuti:Prilagojene konfiguracije plavuti za največjo površino v okviru vaših omejitev
- Značilnosti namestitve:Vgrajeni kanali za vijake, zaskočne{0}}funkcije, reže za montažo tiskanega vezja
- Površinska obdelava:Prozorno eloksiranje, črno eloksiranje, barve po meri, peskanje, prašno lakiranje
- Dolžina in toleranca:Rezanje na natančne dolžine z natančnimi tolerancami
- Sekundarne operacije:Vrtanje, narezovanje navojev, rezkanje, rezanje utorov, grezenje
POGOSTA VPRAŠANJA
V: Kakšen je tipičen čas za razvoj in vzorce po meri?
O: Razvoj nove ekstruzijske matrice običajno zahteva 4-6 tednov. Izdelava vzorca iz nove matrice traja dodatnih 1-2 tedna, odvisno od zahtevnosti in zahtev sekundarne obdelave.
V: Kakšno najmanjšo količino naročila (MOQ) potrebujete?
O: MOQ je odvisen od kompleksnosti in velikosti profila. Za projekte matrice po meri sodelujemo z vami pri določanju ekonomičnih proizvodnih količin. Pišite nam z vašimi zahtevami za določeno ponudbo.
V: Kako tanke so lahko izdelane plavuti?
O: Pri ekstrudiranih rebrah z visoko{0}}gostoto običajno dosežemo debelino reber do 1,0 mm. V optimiziranih oblikah so možna rebra, tanka kot 0,8 mm, odvisno od razmerja med višino-in-debelino.
V: Kakšne površinske obdelave so na voljo?
O: Možnosti vključujejo brušenje, prozorno eloksiranje, črno eloksiranje, barvno eloksiranje po meri, peskanje, elektroforezo in prašno lakiranje.
V: Ali podpirate projekte OEM/ODM?
O: Vsekakor. Specializirani smo za razvoj po meri za OEM in ODM partnerje po vsem svetu, s popolno zaščito intelektualne lastnine.
V: Ali lahko zagotovite vzorce pred množično proizvodnjo?
O: Da, nudimo pred-proizvodne vzorce za validacijo zasnove in testiranje pred začetkom množične proizvodnje.
V: Katere oblike datotek sprejemate za oddajo dizajna?
O: Sprejemamo STEP, IGES, DXF, DWG, PDF in vzorčne dele za obratno inženirstvo.
Začnite s svojim projektom hladilnega telesa po meri
Ste pripravljeni razviti visoko{0}}zmogljiv,-po meri zasnovan-rebrni hladilnik z visoko{2}}gostoto za vašo LED ali elektronsko aplikacijo? Obrnite se na našo inženirsko ekipo z vašimi specifikacijami, risbami CAD ali toplotnimi zahtevami.
Ponujamo:
Brezplačno tehnično svetovanje
Oblikovanje za povratne informacije o proizvodnosti
Konkurenčne ponudbe v 24-48 urah
Vzorčna podpora za validacijo
